Analisis Rangkaian Pembagi Tegangan (Voltage Divider)
Kelompok 4
- Alma Murael Gultom | 241712049
- Azril Simamora | 241712060
- Shata Diyaul Haq | 241712061
- Adelia Deswita Simbolon | 241712066

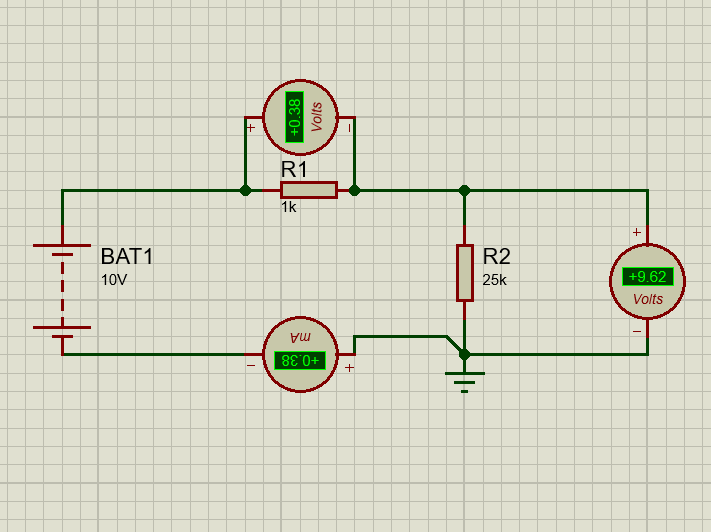

Gambar tersebut merupakan rangkaian pembagi tegangan sederhana yang terdiri dari:
• Sumber tegangan (BAT1): 10V
• Resistor R1: 1kΩ
• Resistor R2: 25kΩ
• Voltmeter: Mengukur tegangan pada R1 dan R2
Analisis Rangkaian
Rangkaian ini merupakan pembagi tegangan, di mana tegangan sumber (Vin) dibagi oleh dua resistor (R1 dan R2). Rumus umum pembagi tegangan adalah:
Vout = Vin * (R2 / (R1 + R2))
Substitusi nilai:
Vout = 10V * (25kΩ / (1kΩ + 25kΩ))
Vout = 10V * (25 / 26)
Vout ≈ 9.62V
Verifikasi Pengukuran:
Dari gambar, voltmeter pada R2 menunjukkan 9.62V, yang sesuai dengan perhitungan teoritis.
Sedangkan tegangan pada R1 adalah:
VR1 = Vin - Vout
VR1 = 10V - 9.62V
VR1 ≈ 0.38V
Kesimpulan
- Rangkaian bekerja sebagai pembagi tegangan, dengan R2 menentukan tegangan keluaran.
- Tegangan keluaran sesuai dengan perhitungan teori.
- Alat ukur dalam simulasi memberikan hasil yang benar sesuai dengan hukum pembagi tegangan.
